Высота конька для двухскатной крыши

Процесс подбора наилучших параметров двухскатной крыши - это всегда поиск компромисса между желаемой формой каркаса, стремлением получить красивую высокую конструкцию и требованиями по обеспечению прочности и устойчивости кровли. Кроме того,размеры двухскатной крыши придется увязывать с погодными «фокусами» местного климата и собственными финансовыми возможностями.
Чтобы получить долговечную и красивую конструкцию, прежде всего,необходимо выбрать оптимальный угол наклона двухскатной крыши. Это базовый параметр, его нужно подобрать, исходя из следующих критериев:
Прочности стропильной системы, чем выше угол, тем меньше нагрузка на каркас от снега, быстрее и эффективнее удаляются осадки;
Наличие сильных ветров, правильно подобранный угол помогает снизить давление на скат кровли;
Высота и размеры чердачного пространства. Чем больше объем воздушной подушки чердака, тем теплее получится двухскатная крыша. Если правильно рассчитать и спланировать высоту коньковой балки, чердак вполне можно превратить в дополнительную жилую комнату.
Важно! Кроме перечисленных условий, необходимо учитывать вес конструкции, чем длиннее стропила и свесы двухскатной крыши, тем больше ее вес, нагружающий стены дома, и выше стоимость постройки.

НА КАКОЙ УГОЛ ДЛЯ ДВУХСКАТНОЙ КРЫШИ ПРИХОДИТСЯ ОПТИМАЛЬНАЯ ВЫСОТА КОНЬКА
В отличие от процесса проектирования, при непосредственном строительстве достаточно сложно работать с угловыми величинами. Чтобы непосредственно определить и точно выставить угол наклона ската, потребуется точная измерительная техника. Вместо угла наклона стропильных балок проще использовать линейные величины, например, длину стропил, размер пролета или высоту конька. Искомый угол наклона в таком случае легко рассчитать по тригонометрическим формулам, измерив высоту конька и расстояние между опорами стропил на мауэрлате.

КЛИМАТИЧЕСКИЕ И ТЕХНОЛОГИЧЕСКИЕ ОГРАНИЧЕНИЯ НА ВЫСОТУ КОНЬКА ДВУХСКАТНОЙ КРЫШИ
Для местности, где главным фактором является открытое пространство, соответственно, сильные ветровые нагрузки, высоту конька чаще всего рассчитывают, исходя из рекомендаций производителя кровельного материала.
В таких условиях основным фактором, определяющим устойчивость двухскатной крыши, является ветровая нагрузка. Дождевая вода и мокрый снег не представляют особой угрозы из-за сметающего эффекта горизонтальных воздушных потоков, поэтому в увеличении угла наклона кровельной конструкции нет необходимости. Мало того, при значительной высоте конька резко увеличивается парусность двухскатной крыши и давление на стены здания.
Уменьшать высоту коньковой балки до минимума специалисты не рекомендуют. Во-первых, это значительно снижает теплоизоляционные качества двухскатной крыши и уменьшает объем полезного пространства на чердаке.
Во-вторых, крышу с уменьшенной высотой конька воздушные потоки уже не придавливают к коробке здания, а стремятся опрокинуть или оторвать от опорной поверхности. Такая ситуация значительно хуже ситуации с парусностью, так как двухскатная кровля не рассчитана на избыточное внутреннее давление. В третьих, отдельные виды кровельного материала нельзя укладывать на скатах кровли с предельно малой высотой конька. Если возникает такая ситуация, то лучше обратиться за консультацией к специалистам по конкретному виду кровельного материала, которые помогут рассчитать запас прочности и способ укладки.

Если на местности фиксируется большое количество осадков в виде мокрого снега, высоту подъема конька двухскатной крыши и, соответственно, крутизну скатов рассчитывают по следующей схеме:
Определяется максимальное количество мокрого снега, выпадавшего в данной местности в течение последних десятков лет;
Исходя из будущих размеров коробки дома и финансовых возможностей, определяют максимальный размер стропил и несущую способность каркаса кровли при установленной толщине снежного покрова. Количество стропил, высота подъема и шаг рассчитываются на основании методики, изложенной в СНиП 2.01.85 «Нагрузки и воздействия»;
Если размер бруса под стропила получается непомерно большим, необходимо увеличивать высоту конька, но так, чтобы угол наклона двухскатной крыши не превысил оптимальные значения для выбранного кровельного материала.
При расчете нагрузки на стропила принимают, что при высоте конька, обеспечивающей угол наклона более 60о, вес снежной массы на поверхности двухскатной крыши можно не учитывать. При соотношении высоты конька над горизонтом мауэрлата к расстоянию между нижними опорами стропил меньше, чем ?, давление снега на кровлю учитывается в полном объеме. В промежуточном положении при увеличении угла наклона двухскатной крыши от 20о до 60о поправочный уменьшающий коэффициент меняется монотонно от 0,7 до 0,1.

ОПТИМАЛЬНАЯ ВЫСОТА КОНЬКА ДВУХСКАТНОЙ КРЫШИ

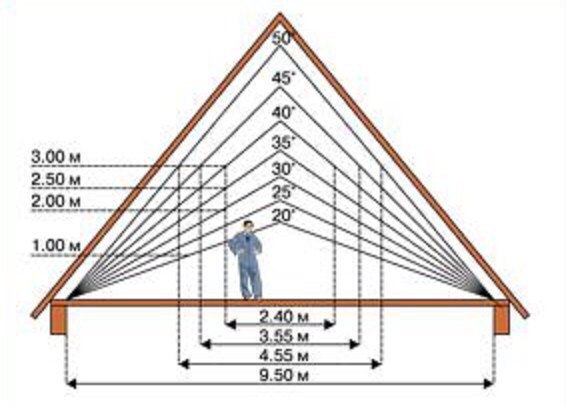

Зачастую решение об увеличении высоты конька принимается не для снижения нагрузки на кровлю, а для увеличения полезного пространства чердачного помещения. Польза от такой модификации, на первый взгляд, очевидна. Можно увеличить объем полезного пространства и обустроить, например, мансарду и даже балкон. Оценить изменения формы и размеров подкрышного пространства относительно просто по приведенной на рисунке диаграмме.
Прежде чем принимать решение, попробуйте рассчитать геометрию последствий увеличения высоты конька. Рассмотрим в качестве примера изменение характеристик высоты и размеров двухскатной крыши для самого небольшого здания размером 6х4м и высотой стен 2,5м. Эскиз конструкции крыши приведен на рисунке.
При оптимальной высоте конька над плитой перекрытия в 2 м длина стропильной балки составит 2,9 м. При этом полезное пространство под двухскатной крышей составит всего 4х1,8х0,5 м. Этого достаточно для вентиляции и проведения работ по утеплению кровли. Ширина используемого полезного пространства при желании может быть увеличена до 1,5 м. На этой площади можно организовать спальню или комнату отдыха, для чего, собственно, и используется мансарда.
Угол наклона в 45о при высоте конька в 2 м обеспечивает оптимальную прочность конструкции, если правильно подобрать материал и рассчитать расход балки на постройку стропил, то можно получить очень умеренную стоимость стропильной системы, прежде всего, за счет отсутствия подкосов и распорок.
Можно попытаться увеличить ширину комфортной зоны мансарды с 0,5 м до 1,5 м. В этом случае высота конька и угол наклона двухскатной крыши увеличится до 3,6 м и 60о соответственно. Доступное к использованию пространство увеличилось с 1,5 м до 2,5 м, зона комфорта, или площадь, в пределах которой можно ходить, не нагибаясь, составляет 1,5 м, что вполне соответствует средним параметрам мансарды для дачного дома.
Длина стропил увеличилась с 2,9 м до 4,2 м. Предполагается увеличение стоимости бруса для каркаса двухскатной крыши на 30% за счет необходимости установки дополнительных силовых элементов – ригелей и подкосов. Если правильно рассчитать нагрузки и способ крепления, конструкция будет такой же прочной, как и в предыдущем варианте.
Если подробно рассчитать общую стоимость двухскатной крыши с высотой конька в 3,6 м, можно увидеть увеличение стоимости строительства на 45-50%. Большая часть увеличения затрат приходится на кровельные материалы.

АЛЬТЕРНАТИВНЫЙ ВАРИАНТ

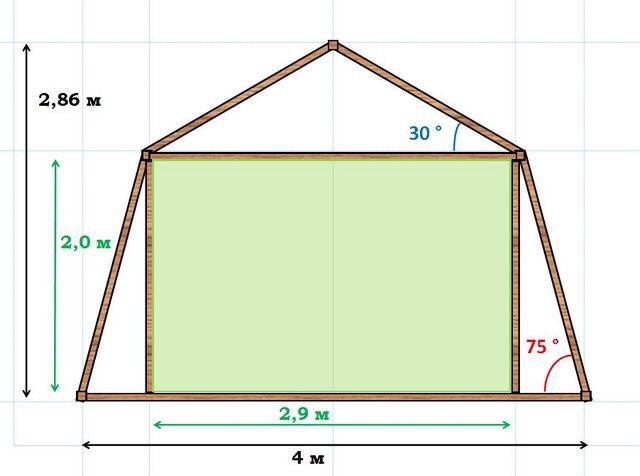

Большинство специалистов рекомендует для обустройства мансарды ломаную конструкцию кровли. Условная схема такой конструкции приведена рисунке. Чем двухскатная крыша с высоким коньком лучше или хуже ломаной схемы.
Даже беглое сравнение двух вариантов, без попыток рассчитать точные характеристики, позволяет сделать определенные выводы.
Размер полезной площади мансарды в ломаном варианте крыши больше, чем у двухскатной схемы с увеличенной высотой конька на 15%, количество бруса и кровельных материалов затрачено больше на 19% и 7% соответственно. Стоимость работ у ломаной схемы на 30-33% выше. Двухскатная конструкция кровли получается выше на 0.8 м, но при этом центр тяжести каркаса находится ниже центра давления, что позволяет ей быть устойчивее при сильном ветре, несмотря на то, что угол наклона стропил в 60о выше, чем угол верхнего ряда ломаной кровли.
Кроме того, большие воздушные «мешки» над потолком и в боковых стенах мансарды двухскатного варианта хорошо утепляют и звукоизолируют помещение. Для длительного пребывания в помещении мансарды больше подойдет ломаная схема из-за увеличенного комфорта. Тогда как для дачного домика или бани вполне реально использовать конструкцию классической двухскатной крыши с увеличенной высотой коньковой балки.
Приведенное сравнение справедливо только для малоразмерных двухскатных и ломаных схем. По мере увеличения размеров дома двускатный вариант крыши с увеличенной высотой коньковой балки становится значительно дороже, чем стоимость аналогичной по размерам ломаной схемы.

ЗАКЛЮЧЕНИЕ
Надо отметить, что расчет потребной высоты конька в огромной степени зависит от типа кровельного материала. На скате с углом наклона в 60о прекрасно укладывается подавляющее большинство кровельных материалов, от черепицы до ондулина. Из-за того, что скат крыши представляет собой единую плоскость, уложенная кровля обладает значительно более высокой стойкостью к любым формам осадков. Ломаные конструкции зачастую страдают протеканиями дождевой воды при сильном дожде с ветром именно на линии излома.
